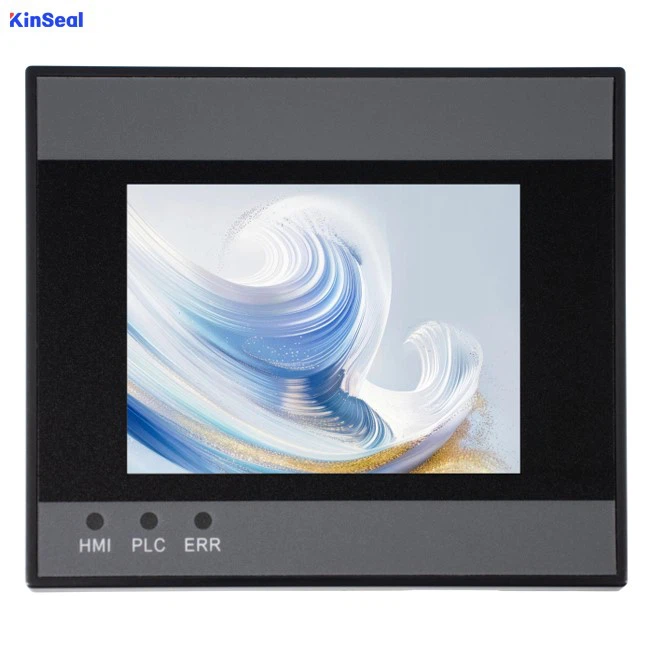

toto je AMZ028W06-1S14MR – v podstatě jde o kompaktní vše-v-jednotce, která kombinuje HMI s dotykovou obrazovkou a PLC kompatibilní s Mitsubishi v jediném zařízení. Ideální do stísněných prostor.
Získáte 2,8palcový barevný dotykový displej přímo na přední straně a běží na 24V DC napájení. Pod kapotou má 32bitový průmyslový CPU, 8 digitálních vstupů a 6 reléových výstupů – vše plně izolované pro bezpečnost.
Je odolný pro továrny: zvládá teploty od -10 stupňů do 50 stupňů, potlačuje vibrace a zpracovává instrukce PLC za méně než 0,6 mikrosekundy. Jo, a dokonce má vysokorychlostní počítadlo, které dokáže sledovat pulsy až 60 000krát za sekundu.
Programování je přímočaré: pro PLC logiku použijte software GX Works od Mitsubishi a pro návrh rozhraní dotykové obrazovky jejich nástroj HMIStudio. Potřebujete aktualizovat program? Stačí vložit SD kartu.
Sečteno a podtrženo: Pokud potřebujete prostorový-úsporný, průmyslový{1}}řadič s vestavěným-displejem, který „říká“ kód PLC Mitsubishi – tohle je ono.
1.Jádro produktu:
- Model: AMZ028W06-1S14MR (a varianta AMZ028W06-1S16MT).
- Typ: PLC/HMI vše-v-jedné jednotce (Golden Seal All-v-jedné).
- Obrazovka: 2,8palcový TFT LCD, rozlišení 320 x 240, 65536 barev, jas 250 cd/m², odporový dotyk.
- Kompatibilita s PLC:Kompatibilní s programovacím softwarem PLC řady Mitsubishi FX1S (GX Developer, GX Works2).
2.Hardwarové specifikace:
- CPU:96 MHz M0.
- Paměť:16 MB SPI NOR Flash.
- Napájení:DC 24V (Jmenovitý výkon: 2,2W).

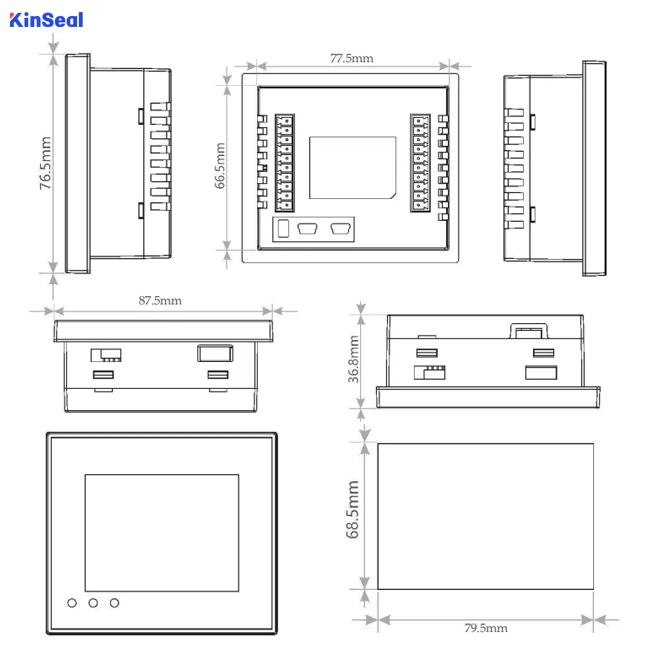

- Rozměry: 87,5 mm (Š) x 76,5 mm (V) x 36,8 mm (H).
- Velikost otvoru:79,5 mm x 68,5 mm.
- Hmotnost:200 g (bez koncovek).
3. I/O schopnosti:
- Vstupy:8 bodů (X0-X7).
- Výstupy:
- AMZ028W06-1S14MR: 6 reléových výstupů (Y0-Y5).
- AMZ028W06-1S16MT: 8 tranzistorových výstupů (Y0-Y7).
- Vysoké-počítadlo rychlosti:
- 1 obousměrný vstup pro duální počítání.
- Schopný zachytit impulsy až do 60 kHz (jednofázové) / 30 kHz (2 fáze) / atd. (viz část 8).
- Specifické čítače (C235-C255) přiřazené ke vstupům X0-X7.
- Celkový limit frekvence: 60 kHz.
- Vysokorychlostní{0}}pulzní výstupy (pouze model s tranzistorovým výstupem): 2 body (Y0, Y1), až 100 kHz.
4. Výkon PLC:
- Kapacita programu: 2000 kroků (EEPROM, energeticky nezávislá-).
- Rychlost zpracování:Základní instrukce 0,55~0,7μs.
- Paměťové prvky:
- Pomocná relé: M0-M511 (generální, retentivní, speciální).
- Datové registry: D0-D255 (General, Retentive, Special).
- Časovače: 100 ms (T0-T62), 10 ms (T32-T62, pokud je M8028 zapnutý), 1 ms (T63).
- Čítače: 16-bitové přírůstkové (C0-C31), 32bitové vysokorychlostní obousměrné (C235-C255).
- Státy, ukazatele atd.
- Pokyny:Podporuje širokou škálu včetně CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID atd. (viz část 9).
5. Klíčové vlastnosti:
- PLC a HMI integrované do jedné kompaktní jednotky.
- Funkce logického řízení.
- Podporuje SD kartu pro stažení konfiguračního programu.
- Plně opto{0}}izolované I/O.
- 32-bitový procesor průmyslové třídy, vhodný pro prostředí s vysokým EMI.
- Podržením vypínače-pro konkrétní registry (M, C, T, D).
- Vestavěné-hodiny reálného času (RTC)- (pro hodiny je nutná baterie).
- Montáž: Dvě horní a dvě spodní montáže.
6. Vývoj HMI:
- Software: HMIStudio (úplný čínský editační software).
- Schopnosti: Bohaté grafické úpravy (fonty, obrázky, dynamická grafika), široká škála ovládacích prvků (tlačítka, indikátory, numerické vstupy/displeje, grafy, tabulky, alarmy, recepty, čárové kódy atd.), více-jazyková podpora, protokolování dat, makro instrukce, online/offline simulace.
- Protokoly:Podporuje komunikaci s různými PLC (Mitsubishi, Siemens, Omron, Delta, Modbus atd.).
7. Specifikace prostředí:
- Provozní teplota:-10 stupňů ~ 50 stupňů.
- Teplota skladování:-20 stupňů ~ 70 stupňů.
- Vlhkost: 10~90% RH (bez-kondenzace).
- Vibrace: 10-25 Hz (směr X,Y,Z, 2g/30 min).
- Chlazení: Přirozený vzduch-chlazený.
8. Elektrické rozhraní (svorkovnice):
- Definované zapojení pro vstupy (24V, 0V, X0-X7) a výstupy (společné CO/C1, Y0-Y5/Y7). Reléový výstup (MR) používá suché kontakty. Tranzistorový výstup (MT) je typu NPN. (Přesné rozmístění svorek naleznete v částech 7.1 a 7.2).
Klíčové body přednesené konverzací:
✅ Vše-v-jednom HMI+PLC
✅ Kompatibilní s Mitsubishi FX1S
✅8 vstupů / 6 reléových výstupů
✅ 2,8" dotykový displej
✅Průmyslová odolnost (-10 stupňů ~50 stupňů)
✅ Zapojte-a{1}}přehrávejte aktualizace SD karty
